船舶通風系統（包括空調系統）在改善相關處所的通風條件的同時．由于導管穿過耐火分隔通向其他艙室，也對防火安全帶來潛在的隱患。一旦發生火災，通向各個不同艙室的通風導管就有可能成為導熱、導煙以及甚至直接傳播火焰的通道。

公約對于船舶通風系統提出了明確的防火要求，除了對通風系統的布置、導管材料有規定要求外，還有當通風系統的導管(或者套管)穿過耐火分隔時，在保證分割的耐火完整性的同時，對面積較大以及特殊布置的的通風導管(或者套管)設置擋火閘。

“擋火閘”的定義和型式

擋火閘——置于通風管道中感受來自火警區的高溫氣體溫度后自動關閉或者同時也可采用人工關閉的風閥。

擋火閘有如下型式：單葉圓形擋火閘、單葉矩形擋火閘、多葉圓形擋火閘、多葉矩形擋火閘。

執行機構方式有：手動、電動、氣動等，擋火閘的關閉型式根據通風導管不同的布置要求設置，并且在不同的布置部位還有其他的特殊相關標識規定。

“擋火閘”的作用

當發生火災時，通過關閉安裝在通風導管(或者套管)上的擋火風閘將燃燒空間與外界隔絕，切斷氣流的通路，阻止火勢的蔓延，并可防止燃燒發出的濃煙對外界產生影響。

“擋火閘”的要求

一：

通風導管的擋火閘的設置要求

公約對通風導管布置的一般要求：A類機器處所、車輛處所、滾裝處所、廚房、特種處所和貨物處所的通風相同一般應彼此獨立并與服務與其他處所的通風系統分開。

公約對于擋火閘的設置是根據不同船舶、不同的通風導管的布置來要求和設置的，通常有以下幾類：

1.一般要求(客貨船通用)

(1)有效截面積超過0.075m2的通風導管，穿過A級甲板或者艙壁(客船上通過主豎區分隔的導管除外，另有特殊規定)，應裝設擋火閘。

該擋火閘的詳細要求：

a.應為自動關閉+人工關閉型。

b.要求在分隔的兩側都能夠人工關閉。

c.在擋火閘上需設置指示器，指明擋火閘是否處于開啟位置。

說明：根據公約要求，滿足一定條件的可以免除，即如果導管穿過A級分隔的處所，但是不服務于這些處所，只要這些導管具有與其所穿過的分隔具有相同的耐火完整性。

(2)服務于A類機器處所、廚房、車輛處所、滾裝處所或特種處所的通風導管(不論其面積大小)，穿過起居處所、服務處所、或控制站時，除了導管及其加強滿足規定要求外，如不將整個起居處所、服務處所、或控制站內的導管均隔熱至“A-60”級標準，則可采取在靠近穿過限界面處設置自動擋火閘以及導管從機器處所、廚房、車輛處所、滾裝處所或特種處所到每一擋火閘以外至少5m處應隔熱至“A-60”級標準。

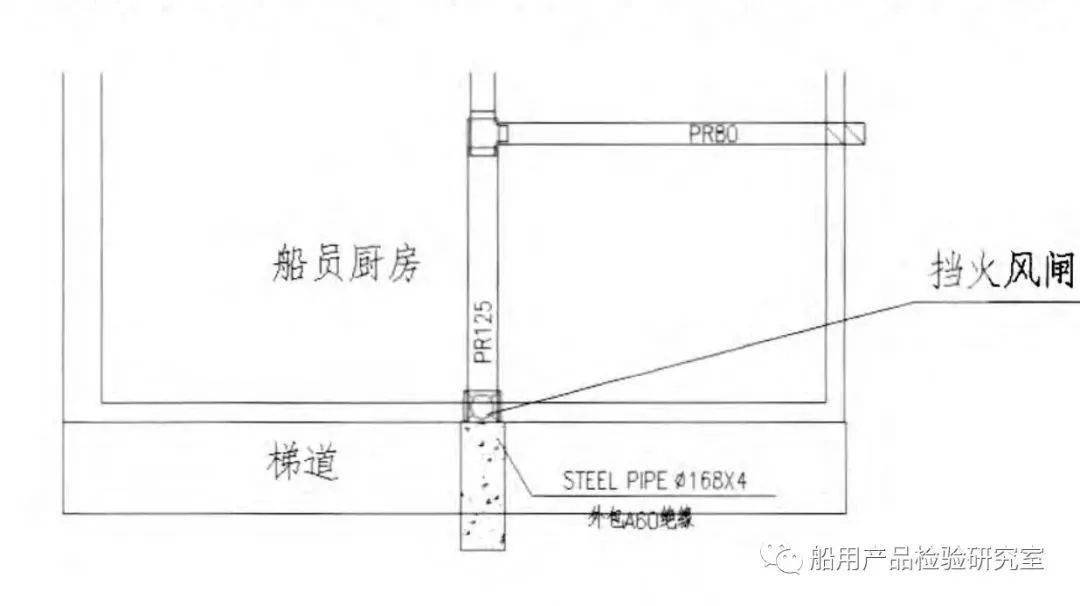

例如下圖中，船員廚房的送風管從梯道進入廚房，經查圖紙該風管在進入梯道前經過了配餐間、餐廳、臥室等起居處所，所以在限界面處設置了擋火風閘。

解釋：導管隔熱至“A-60”級標準是指導管的隔熱材料與穿過限界面處的“A-60”級標準一致或者相當，對有效橫截面積小于0.075 m2者，管壁厚度至少為3 mm；導管有效橫截面積在0.075 m2和0.45 m2之間者，管壁厚度至少為4mm；導管有效橫截面積大于0.45 m2者，管壁厚度至少為5mm。

(3)服務于起居處所、服務處所或控制站的通風導管(不論其面積大小)穿過A類機器處所、廚房、車輛處所、滾裝處所或特種處所時，除了導管及其加強滿足規定要求外，如不將機器處所、廚房、車輛處所、滾裝處所或特種處所內的導管均隔熱至“A-60”級標準，則可采取在靠近穿過限界面處設置自動擋火閘以使機器處所、廚房、車輛處所、滾裝處所或特種處所的耐火完整性在貫穿處得以保持。

需要注意的是，此處的“限界面的完整性在貫穿處得以保持”與上述(2)情況中“至少5 m處隔熱至A-60級”所述不同。前者在公約中沒有明確的解釋，據筆者理解，只需要將限界面上的耐火隔熱物相應地向一端延伸450 mm即可滿足要求。這與公約第1I-2章第9條7.3.1.1中提到，薄壁導管貫穿A級分隔時，需在導管上設艙壁兩側各450 mm的鋼質套管，并在套管上設耐火隔熱物使其與穿過的艙壁或甲板的耐火完整性相等同理。

在下圖中，500*400矩形鋼質風管從走廊至教師辦公室，中間穿過下機艙樓梯問的部分全部敷設A-60絕緣，則擋火閘7是不必設置的。這里需要注意的是樓梯間因?yàn)槭沁M(jìn)入機艙的圍壁通道，所以它的處所劃分是屬于A類機器處所而不是梯道。

大家可以再考慮下，如果未設置A-60絕緣，則該擋火閘設置能否滿足要求？

解釋：不滿足要求，在導管穿過教師辦公室和下機艙樓梯間的限界面處也要設置一擋火閘。

（4）對于小于4000總噸的貨船和載客不超過36人的客船，當廚房的通風是由一個服務于其他處所的公用通風裝置來提供，而不是構成一個獨立的通風系統。則不管通風導管的尺寸大小如何，應在廚房通風導管靠近通風裝置處設置自動擋火閘（Ul SC192解釋：“無論哪種情況”在此處系指“對導管任何部分”。本話實際適用的布置為，一個通風裝置通過分開的通風導管服務于某些處所和廚房，對小于 4,000 總噸的貨船和載客不超過 36 人的客船允許這樣做）。

02

客船的特殊要求

如果通風導管（不論其面積大?。┍仨毻ㄟ^主豎區分隔，應在分隔臨近處裝設自動+人工關閉擋火閘，要求：

a．具有故障安全型關閉功能；

b．擋火閘應能從分隔的每一面都可以手動關閉；

c．其操縱位置應易于達到，并用紅的反光顏色標出；

d．擋火閘應至少在分隔的一側裝設可見的指示器，指明擋火閘是否處于開啟的位置。

解釋：一般要求盡量避免通風導管通過主豎區分隔。

二：廚房爐灶排氣導管的擋火閘的設置要求

（1）對貨船和載客不超過36人的客船，根據如果廚房排氣導管穿過起居處所或內含有可燃材料的處所除應按相關規定建造外，應設置一個位于導管和廚房爐灶罩蓋接頭處導管下端的自動和遙控操作的擋火閘，此外，還應有1個遙控操作的擋火閘位于導管上端且靠近導管出口。

解釋：

a.廚房爐灶排氣導管不同于廚房通風導管。

b.排氣導管中位于導管下端的擋火閘不必通過耐火試驗，但應為鋼質，且能夠停止通風（UI SC118）。

c.含有可燃材料的處所——通常適用于起居處所的所有處所。

d.在MSC.365（93）生效前，僅需在導管的下端設置1只擋火閘，在導管上端靠近導管出口處不需要設置擋火閘。

（2）超過36人的客船，廚房排氣導管穿過起居處所、服務處所或控制站時，除了導管穿過相關分隔處滿足鋼質，壁厚要求，支撐加強，以及集油器的清洗，管道內滅火裝置／風機切斷要求外，要求再設置2個擋火閘，要求：

a.排氣導管的下端安裝一個自動和遙控操作的擋火閘。

b.并且在排氣導管的上端安裝一個遙控操作的擋火閘。

c.擋火閘的遙控裝置應布置在接近廚房入口的位置。

解釋：MSC.365（93）生效后，超過36人的客船比貨船和載客不超過36人的客船在廚房排氣導管防火擋板增加了“擋火閘的遙控裝置應布置在接近廚房入口的位置”的要求。

三：公約對擋火閘的結構要求

擋火閘的結構是在套管（圍板）內設置閘板。根據公約要求，擋火閘的套管（圍板）的鋼板厚度根據導管的寬度或者直徑?jīng)Q定，對直徑或者邊長為300mm，小為3mm；對直徑或者邊長為760mm及以上。小為5mm，中間尺寸采取插值。擋火閘一般為矩形和圓形，擋火閘片有單片和多片，擋火閘片可以是鋼板或者其他耐火材料。

四：擋火閘的其他相關要求

1．船用條件，即在下列條件下能夠正常工作，包括以下幾個方面：

（1）傾斜、搖擺：橫傾、縱傾、橫搖、縱搖

（2）振動：頻率、位移、加速度

（3）沖擊：正向、垂向、側向

（4）鹽霧

（5）環境溫度、相對濕度

2.性能

（1）電性能：絕緣電阻、耐壓性能、控制盒密封性

（2）耐火極限：3h

（3）漏風量

（4）自動關閉的的溫度范圍要求：防火風閥易熔片的熔點溫度在70±3℃范圍內。

3.材料

（1）閥板：冷軋鋼板

（2）感溫片：純銅

（3）大扭簧：優質彈簧鋼

4.制造

（1）感溫片內表面應浸鑄融化溫度為70±3℃的易熔金屬。

（2）外表面漆膜顏色應為GB31831規定的紅色。

（3）所用的非金屬材料均不得含有石棉成分 。

“擋火閘”的相關試驗

01：型式檢驗

試驗的各項要求，其中船用條件和有關性能需要在專門的試驗室完成，而擋火閘的耐火試驗需要在防火試驗中心完成。耐火試驗試驗根據《國際耐火試驗程序應用規則》（FTP）和《關于“A”、“B”和“F”級分隔耐火試驗程序的建議案》（A.754（18））的要求進行。根據公約，擋火閘并沒有耐火等級的要求。但在中國船級社簽發的擋火閘證書中，有普通的擋火閘和A-60級擋火閘之分。

CCS在開展型式認可時試驗項目如下：

02：單件檢驗

（1）擋火閘的抽樣比例為每批報檢數量的5%（至少 1 只），抽樣原則為：當報檢產品結構型式有單葉片和多葉片時優先選取多葉片的產品進行試驗，執行機構有手動和電動、氣動方式時，優先選取電動或氣動執行結構方式的產品進行試驗。

（2）擋火閘單件/單批檢驗應在通過型式認可后進行。

（3）產品應符合不含石棉成分規定，并提供有關無石棉聲明或無石棉認可證書。

03：安裝上船的擋火閘檢驗

1.圖紙依據

根據《通風系統布置及防火風閘控制圖》《通風管路布置圖》或者《空調管路布置圖》等的要求。

2．確認船廠選用的擋火閘型號是否與審批圖紙的型號一致。核查擋火閘的功能要求是否滿足相應通風導管布置的規定，是否為規定的自動／自動和遙控方式。

3.檢查產品證書

對于起居處所通風管穿過甲板或者艙壁的擋火閘，要求提品證書。

4.安裝的正確性

主要是安裝位置和方向要符合批準圖紙的要求。

5.相關的標志要求是否符合規定。

6.檢查擋火閘檢修孔完整性（如適用）。

7.擋火閘的功能試驗

（1）手動功能

確認擋火閘能夠在甲板或者艙壁的兩邊進行手動操作。操作手動拉索或者予柄進行手動關閉時，閥板應能方便、靈敏、可靠地從開啟狀態迅速達到關閉狀態，手柄復位應正常、靈活。

（2）遙控操作功能

凡有電動關閉功能的擋火閘，電動關閉時閥板應能迅速關閉，手柄回復正常。

（3）確認故障安全關閉功能的動作（如適用）。

04：船員的日常維護

根據IMO關于消防系統及設備保養要求：

每季度：測試所有的擋火風閘的就地操作。

每年度：測試用于遠程操作的所有擋火風閘。

根據SOLAS第 III 章19條的要求，每次消防演習應包括：檢查演習區域內的水密門、防火門、擋火風閘和通風系統主要進出口的工作情況。
